10.2 操作過程精解

　　因該包裝采用孔版印刷，需要進行分色制作菲林，為了確保印刷精度和印刷效果，所以在 CorelDRAW12 軟件中設計排版，是符合制版印刷要求的。

　　10.2.1 設置包裝的標準尺寸

　　( 1 )啟動 CorelDRAW 12 軟件

　　( 2 )新建 文 件為“圖形 1 ”，在屬性欄設置紙張寬度為 210mm ，高度為 297mm 。

　　此包裝實際印刷尺寸是由兩個長方型組合而成的不規則型，除去瓶口部分，瓶身最高處為 210 mm ，長為 135 mm 。詳見圖 10-5 所示。



　　10.2.2 制作包裝的平面展開圖

　　( 1 )單擊工具箱中的 【矩形工具】，繪制一個高為 210mm 、長為 48mm 的長方形，如圖 10-6 所示。

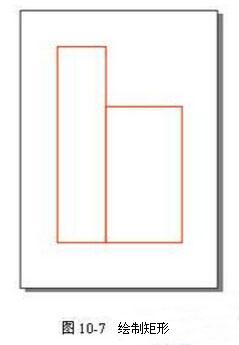

　　( 2 ) 接著繼續運用 【矩形工具】繪制一個高為 145mm 、長為 77mm 的長方形，如圖 10-7 所示。



　　( 3 )按快捷鍵 Ctrl+Q ，將兩個矩形轉為曲線，單擊 工具箱中的 【形狀工具】，選取節點調整形狀，如圖 10-8 所示。



　　( 4 )單擊工具箱中的 【挑選工具】選取以上兩個物件，并將兩個物件進行焊接，如圖 10-10 所示。
